项目

Specifications

单位 Unit

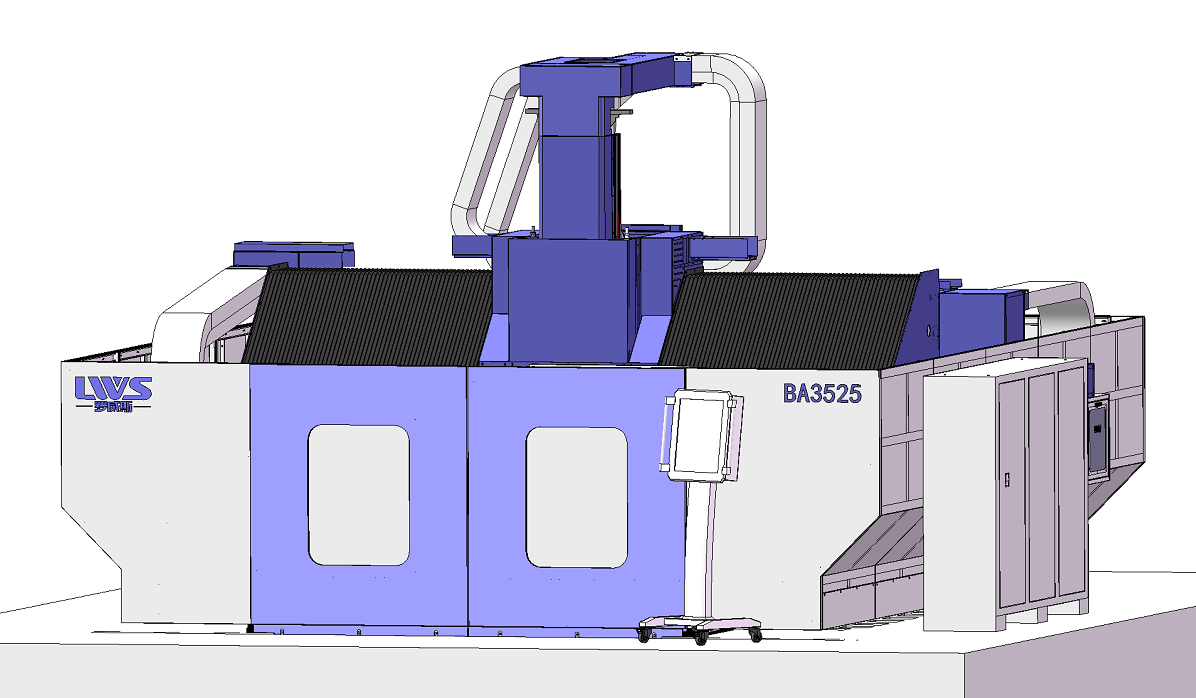

BA3525E

行程Travel

X轴

X-axis

mm

3,500

Y轴

Y-axis

mm

2,500

Z轴

Z-axis

mm

8,00

主轴鼻端至工作台距离

Distance from spindle end to table

mm

150~950

工作台Table

工作台长度×工作台宽度: 工作台承载

Table length × Table width: table load

mm: tons

3,500×2,500 : 1200Kg/m²

进给速度Traverse

快速进给

Cutting feedrate

m/min

X/Y=20, Z= 30

加速度

Acceleration

m/sec2

3

主轴Spindle

主轴孔锥度

Spindle taper

-

HSK63A

主轴转速

Spindle speed

rpm

20,000

主轴功率(S1/S6)

Spindle power

kW

31.5

最大扭矩

Max.Nm.

Nm

120.5

X/Y/Z轴电机功率

Axis power

kw

7.2/7.2/4.7

切削进给速度

Cutting speed

mm/min

15000

精度 Accuracy

定位精度

Positioning precession

mm

X/Y/Z≤0.03/0.02/0.015mm全程

重复定位精度

Repeatability

mm

X/Y/Z≤0.015/0.015/0.01mm全程

循圆检测

Circular test

mm

XY/ 0.015；XZ/ 0.025；YZ/ 0.025

自动换刀装置Automatic Tool Changer

刀把型式

Tool shank

-

HSK63A

刀具数

Tool magazine capacity

pcs

24

最大刀长

Max. tool length

mm

300

最大刀径-

邻近换刀

Max. tool diameter-

with adjacent tool

mm

Ø100

最大刀径-

无邻近换刀

Max. tool diameter-

without adjacent tool

mm

Ø130

最大刀重

Max. tool weight

Kg

7

其它

机床外形尺寸

mm

6500*5000*3800

机床电气总容量

KVA

50

主机重量

Kg

50000
