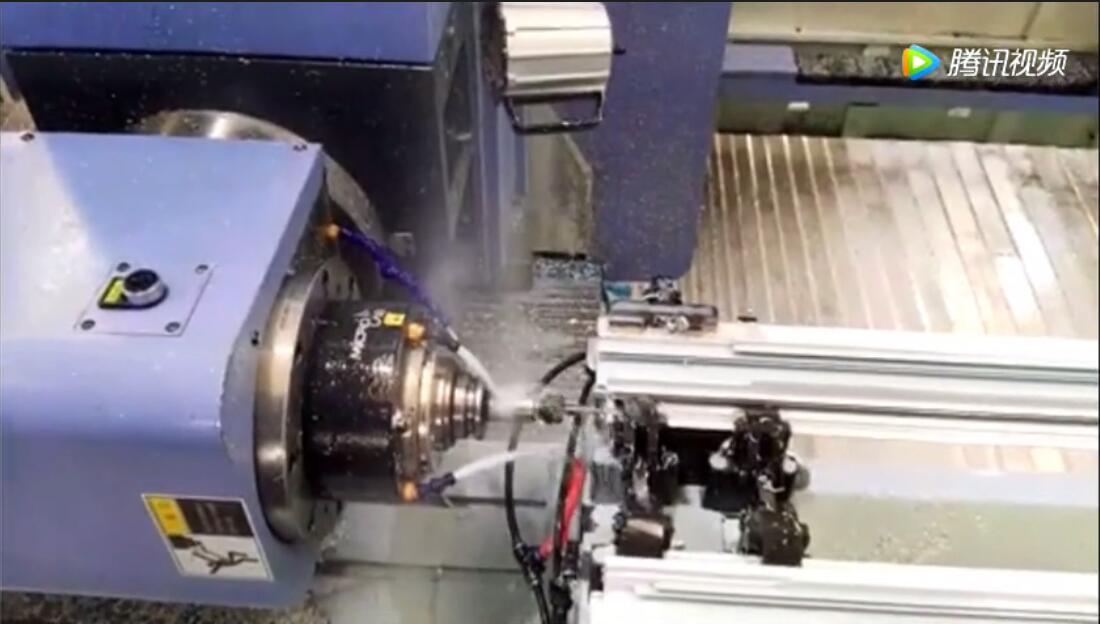

工业型材四轴加工

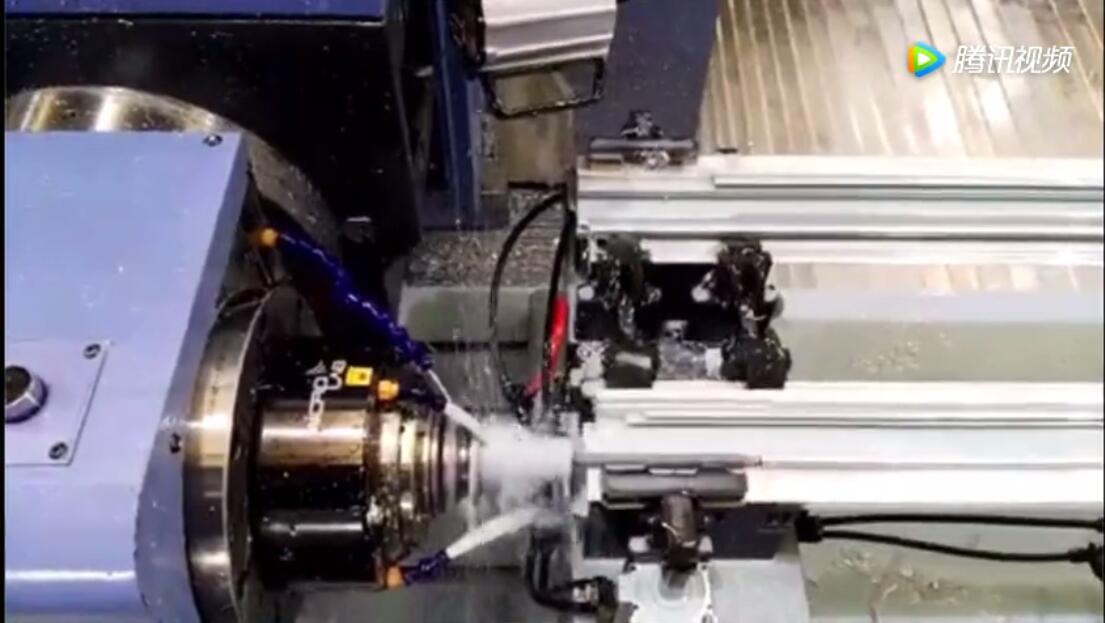

钢管加工
铝材加工

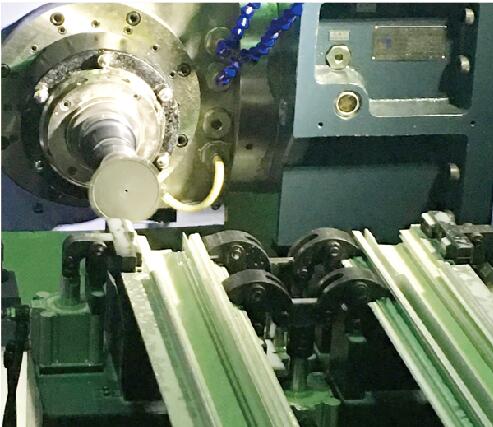

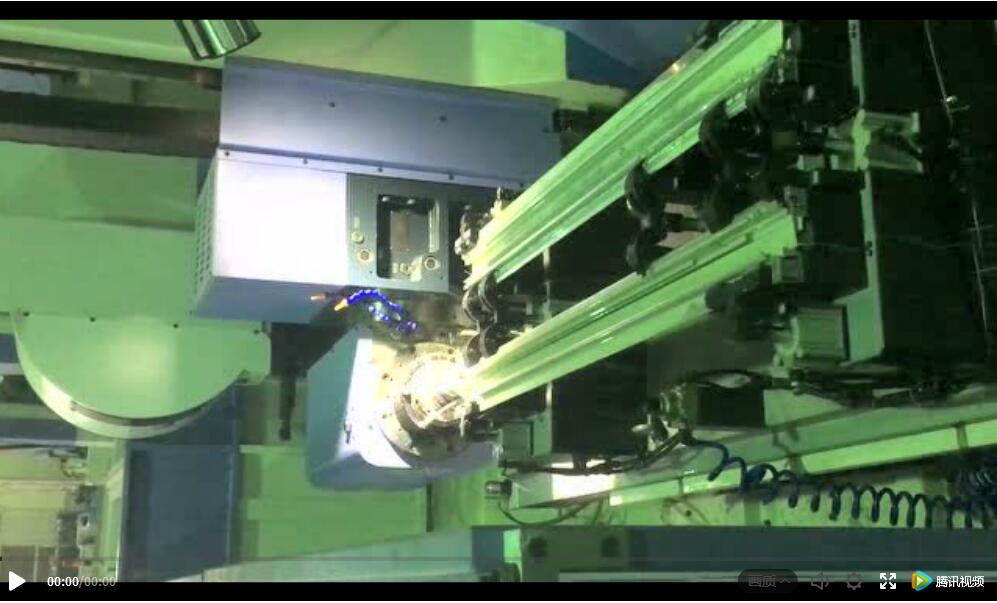

四轴汽车天窗导轨加工

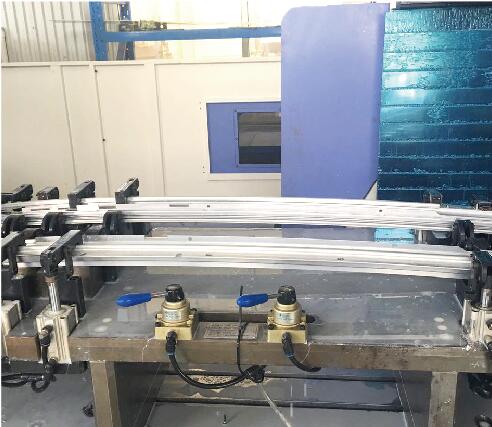

四轴汽车导轨加工

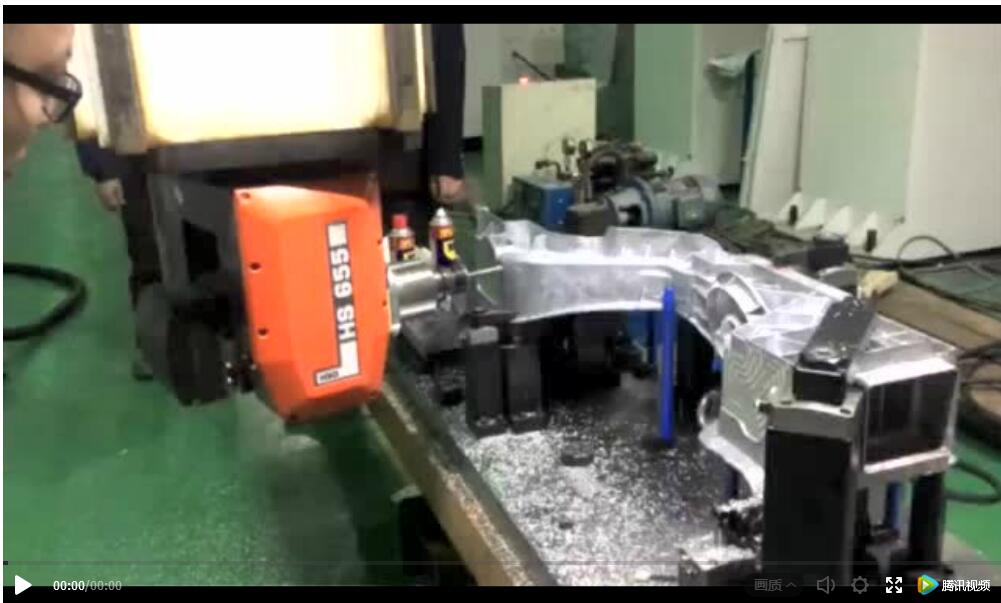

汽车零部件加工

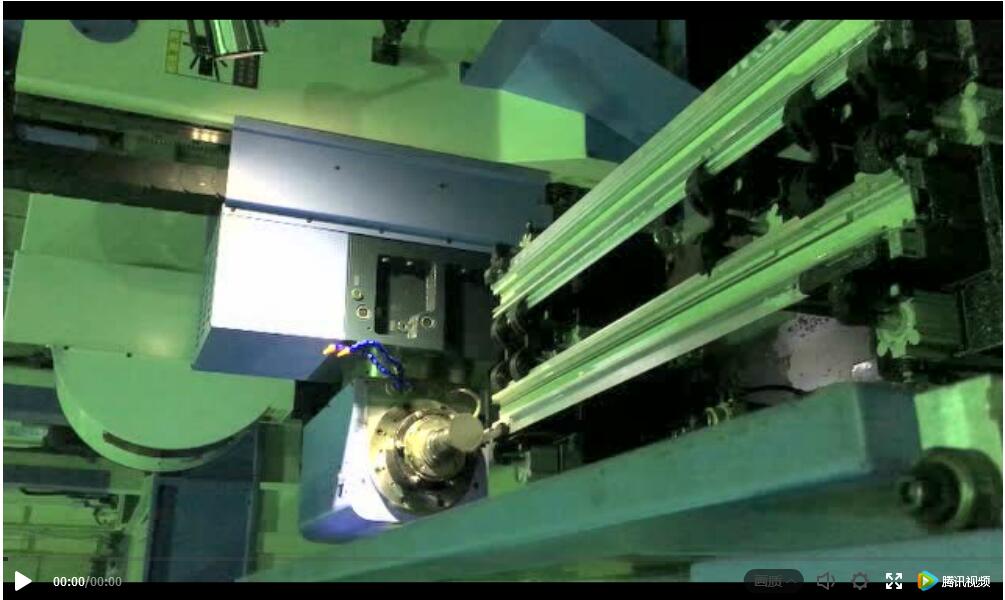

汽车天窗导轨加工视频

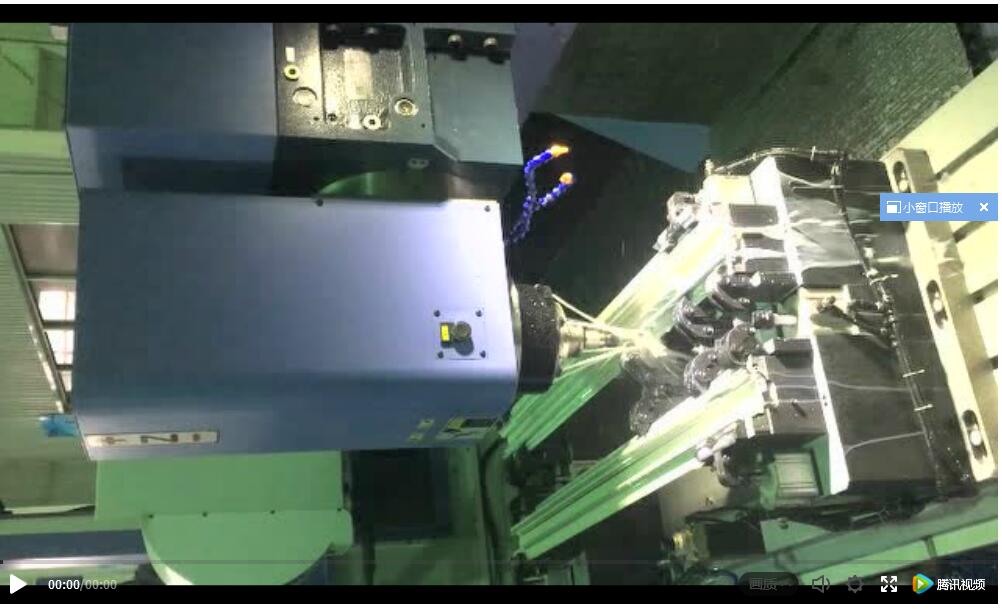

天窗导轨加工视频

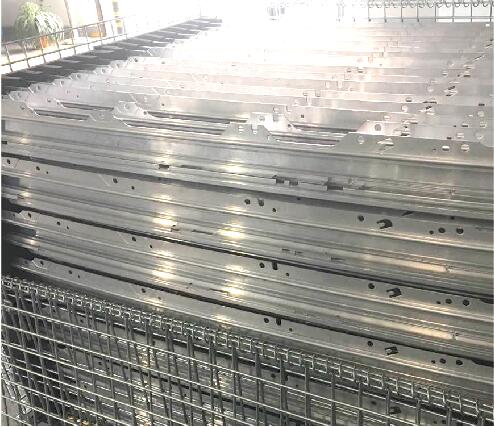

汽车天窗导轨加工

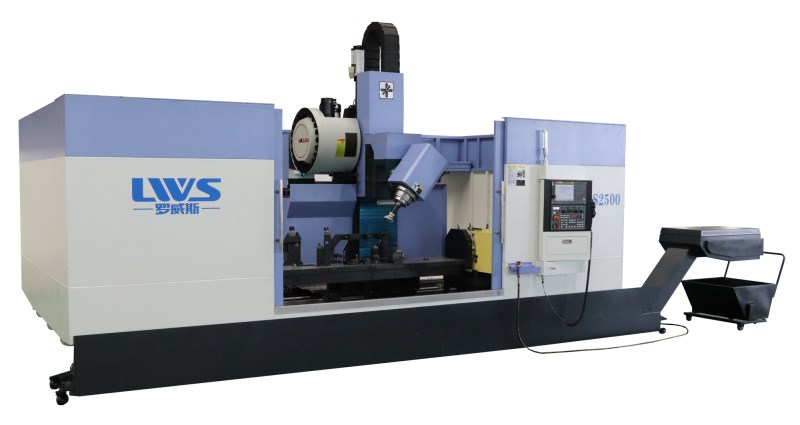

产品详情参数 / PARAMETER
(选配:转台)
优势:搭配分度盘旋转,一次装夹,可实现加工6个面,大大提高了加工效率,减少了装夹次数,缩短了生产时间,利于简化工艺,减少工装的制作成本。
产品特点:

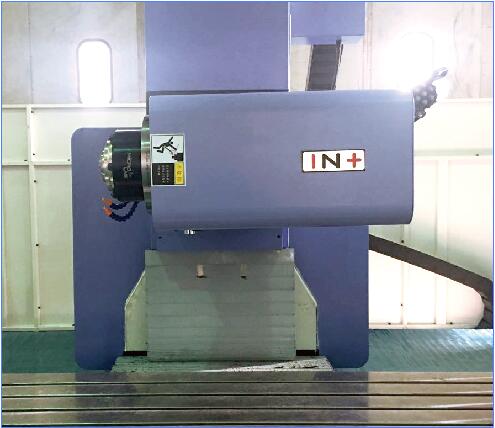

◆立柱移动式结构,三轴丝杆驱动,具有良好加工刚性。
◆第四轴采用蜗轮蜗杆传动,高扭矩,确保良好的精度品质。
◆采用台湾原装进口主轴,74Nm高扭力主轴,六组环喷出水及高转速使切削面更光洁。
◆第四轴延X方向±90°摆动,可以一次加工三个面。
适用范围:
◆适用工业铝型材、钢材的成型、钻孔、攻牙等加工。
行程 |
PS-2500 |
可选 |
|
X轴行程 |
2500 mm |
2500mm-12000mm
|
|
Y轴行程 |
500 mm |
500mm-600mm |
|
Z轴行程 |
700 mm |
500mm-800mm |
|
B轴 |
+/-110° |
||
主轴 |
功率 |
18.5KW |
7.5-18.5KW |
转速 |
12000r/min |
||
锥度 |
BT40 |
HSK63F |
|
系统 |
FANUC/SYNTEC |
||
刀库 |
24PCS |
