一篇文章让你看懂复合材料加工中心

07 2018-09
作者:管理员 浏览:
分享:

复合材料:是由两种或两种以上不同性质的材料,通过物理或化学的方法,在宏观(微观)上组成具有新性能的材料。各种材料在性能上互相取长补短,产生协同效应,使复合材料的综合性能优于原组成材料而满足各种不同的要求。
  复合材料的基体材料分为金属和非金属两大类。金属基体常用的有铝、镁、铜、钛及其合金。非金属基体主要有合成树脂、橡胶、陶瓷、石墨、碳等。增强材料主要有玻璃纤维、碳纤维、硼纤维、芳纶纤维、碳化硅纤维石棉纤维、晶须、金属丝和硬质细粒等。

面对复合材料的加工我们要根据复合材料的种类进行精确加工。

下面简单的介绍一下加工中心在加工复合材料时应该注意的一些问题:

一、加工中心复合材料的种类

复合材料按其组成分为金属与金属复合材料、非金属与金属复合材料、非金属与非金属复合材料。按其结构特点又分为:

1、纤维复合材料。将各种纤维增强体置于基体材料内复合而成。如纤维增强塑料、纤维增强金属等。

2、夹层复合材料。由性质不同的表面材料和芯材组合而成。通常面材强度高、薄;芯材质轻、强度低,但具有一定刚度和厚度。分为实心夹层和蜂窝夹层两种。

3、细粒复合材料。将硬质细粒均匀分布于基体中,如弥散强化合金、金属陶瓷等。

4、混杂复合材料。由两种或两种以上增强相材料混杂于一种基体相材料中构成。与普通单增强相复合材料比,其冲击强度、疲劳强度和断裂韧性显著提高,并具有特殊的热膨胀性能。分为层内混杂、层间混杂、夹芯混杂、层内/层间混杂和超混杂复合材料。

二、加工中心加工复合材料时应该注意的些问题

1、碳纤维复合材料层间强度低,易在切削力的作用下产生分层,因此钻孔或切边应减小轴向力。钻孔要求高转速、小进给,加工中心转速一般在3000~6000r/min,进给量达到0.01~0.04mm/r,钻头选用三尖两刃或两尖两刃形式较好,锋利的刀尖可先将碳纤维层划断,两刃对孔壁起到了修补作用,镶金刚石的钻头锋利与耐磨性俱佳。复合材料与钛合金夹层的钻孔是个难题,一般采用整体硬质合金钻头,按钻削钛合金的切削参数进行钻削,从钛合金侧先钻,直至钻通,钻削时加润滑剂,缓解复合材料烧伤。

2、3类新型整体硬质合金复合材料加工专用铣刀的切削效果更好,它们都有一些共同特点:刚性高,螺旋角小,甚至是0°,专门设计的人字形刀刃,都可以有效减小加工中心轴向切削力,减少分层,其加工效率与效果都很好。

3、复合材料切屑为粉状,对人体健康危害大,应采用大功率吸尘器吸尘,采用水冷也可有效降低粉尘污染。

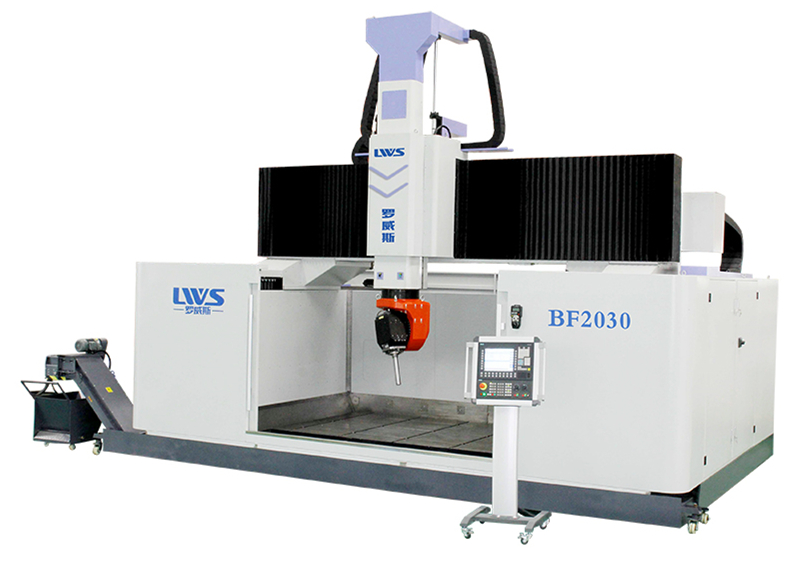

复合材料加工中心



型号: BF-2030

类型: 复合材料加工中心

行程: 3000*1500*800

产品特点

◆整机釆用全护罩式防护,保护加工周围环境清洁及人身安全。
◆X轴双驱动及双排加宽型直线导轨,使机架运行更快速、稳定。
◆全丝杆驱动方式,更具加工刚性。
◆釆用高刚性龙门桥式结构,龙门电气双驱、高动态特性,模块化设计,髙转速髙效率,同时还具有很好的动静刚性和稳定性,适合几乎所有的轻合金、有色金属和所有非金属材料的三维轮廓型面的高速五轴加工。





◆适合模具、有色金属、复合材料等复杂曲面加工。





BF-1625

BF-2030

可选

X轴行程

1600mm

2000mm

1000mm-40000mm

Y轴行程

2500mm

3000mm

1000mm-30000mm

Z轴行程

1000mm

800mm-1500mm

A轴

+/-120°

C轴

+/-245°

转速

18000r/min

24000r/min

功率

17kw

12kw-55kw

工作台大小

2500mmX1600mm

3000mmX2000mm

1000mmX4000mm

锥度

HSK63A

HSK100A/HSK63F

系统

西门子840D/海德汉/OSAI

刀库

可选8-40PCS
