数控加工中尺寸偏差了怎么办?一文帮你解决问题

25 2018-06
作者:管理员 浏览:
分享:

一、造成工件加工尺寸偏差的主要原因

工件加工时,是通过CNC数控系统的数字运算后向伺服驱动装置发出控制信号,驱动伺服电机转动,再经机械进给装置递给工作台,使工件与刀具之间产生相对运动,同时位置检测反馈装置将工件与刀具之间的实际相对移动量转变成电信号反馈给CNC数控装置,数控装置将指令转位量与反馈的实际转位量进行比较,从而加工出符合加工程序设计要求的工件。

不过,在CNC加工中心实际加工中却时常出现工件与刀具之间并未完全按照指令值进行相对移动,造成加工零件尺寸与设计不符。从而出现加工尺寸偏差现象的发生。

通常造成这类故障的原因主要有:

伺服电机的实际转位值与指令转位值相符,但工件与刀具的实际相对移动未达到要求;

伺服电机的实际转位值与指令转位值不符;

机床传动系统回零位置偏差;外界干扰或脉冲丢失以及机械故障导致等几个原因。

二、工件加工尺寸偏差的解决措施

CNC加工中心配置有CNC数控系统和伺服控制系统的电子控制装置,这类系统一般都有误差补偿功能,因而采用软件补偿是预防和解决加工尺寸偏差最为直接和有效的方法。主要包括刀具补偿和插补算法等两个措施,具体我们看一下:

1、插补算法补偿

我们知道,CNC加工中心数控系统的数据值只能是一段轨迹的起点和终点坐标值,因此,在起点和终点之间要进行“数据点密化”工作,这个过程我们称之为插补过程。通过插补可以实时控制刀具在整个加工过程中的切削运动轨迹,最大程度的降低因一些不可预知的原因对工件加工尺寸过大造成的影响。从而实现工件的高精度加工。

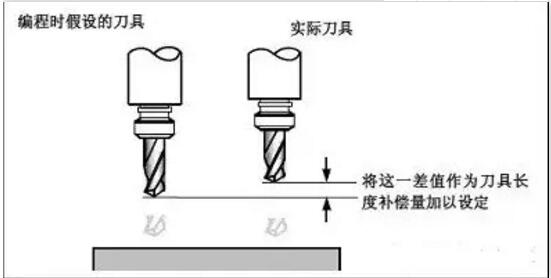

2、刀具补偿

通过刀具补偿预防CNC加工中心工件加工尺寸偏差过大,是最为主要的补偿手段不过,要进行刀具补偿首先应对前后两段的轨迹交接类型进行判断,对于直线和圆弧有四种转接形式,分别为直线与直线相接、直线与圆弧相接、圆弧与直线相接和圆弧与圆弧相接。根据两段程序轨迹的矢量夹角和刀具补偿方向的不同,程序段过渡的刀具半径补偿分为伸长型、缩短型和插入型等三种转接过渡方式。
